特點
1.適應性強，干燥速度快。由于耙式干燥機利用夾套加熱，較高真空排氣，所以幾乎對所有不同性質、不同狀態物料都適用，特別適用于易爆、易氧化物料。
2.產品質量高，干燥過程中耙齒不斷轉動，干燥物料被攪拌均勻。
3.蒸氣耗量小。
4.易于操作，可回收揮發性氣體，減少對環境的污染。
工作原理
耙式真空干燥機是利用物料中的水份在真空狀態下沸點降低的特點來進行干燥的設備。該設備用蒸汽夾套間接加熱，水份受熱蒸發并被及時抽除。在干燥機殼體內部，耙齒通過傳動軸帶動，耙齒端與軸線設計有一定角度，主軸通過正向反向轉動使物料沿軸向移動以利于干燥及出料。
應用
本公司生產的PZG系列耙式真空干燥機適用于干燥熱敏性物料、在高溫下易氧化、或干燥時易板結的物料，以及干燥中排出的溶劑須回收的物料。干燥完畢后物料為粉末狀，所以對于成品為粉末狀的物料較為適用，干燥完畢后可直接包裝，無需粉碎。
耙式真空干燥機進料含水率可達9 0％，被干燥物料有槳狀、膏狀、粉狀、粒狀或纖維狀，干燥后物料含水量僅達1％，甚至0.5％。
備注
1．該系列耙式真空干燥機裝料系數為0.4-0.6；
2．該系列設備按壓力容器設計及制造；
3．容積在3000L(含3000L)以下的整機出廠；
4．容積在3000L以上的分體出廠(需現場安裝電機及支架)；
5．出料口標準配置為手動真空蝶閥；
6．耙齒正反轉自動設定；
7．材質有：不銹鋼、鈦合金、哈氏合金等，所有技術參數僅供參考，特殊規格可根據顧客要求制定。
技術參數
|
型號 Model |
工作容積（L） Working volume |
內筒尺寸mm Size of inner chamber |
轉速范圍r.p.m Revolution |
功率KW Power |
筒內壓力MPa Pressure in chamber |
夾套設計壓力MPa Design Pressure in jacket |
|
PZG-500 |
300 |
φ600×1500 |
5-25 |
4 |
-0.09～-0.096 |
≤0.3 |
|
PZG-750 |
450 |
φ800×1500 |
5.5 |
|||
|
PZG-1000 |
600 |
φ800×2000 |
5-12 |
5.5 |
||
|
PZG-1500 |
900 |
φ1000×2000 |
7.5 |
|||
|
PZG-2000 |
1200 |
φ1000×2600 |
11 |
|||
|
PZG-3000 |
1800 |
φ1200×2600 |
5-8 |
15 |
||
|
PZG-5000 |
3000 |
φ1400×3400 |
22 |
|||
|
PZG-6000 |
3600 |
φ1600×3400 |
30 |
|||
|
PZG-8000 |
4800 |
φ1800×3600 |
3-5 |
37 |
||
|
|
|
|
|
|||
|
PZG-10000 |
6000 |
φ2000×3800 |
45 |
|||
|
PZG-12000 |
7200 |
φ2000×3900 |
55 |
|||
|
PZG-15000 |
9000 |
φ2200×3900 |
75 |

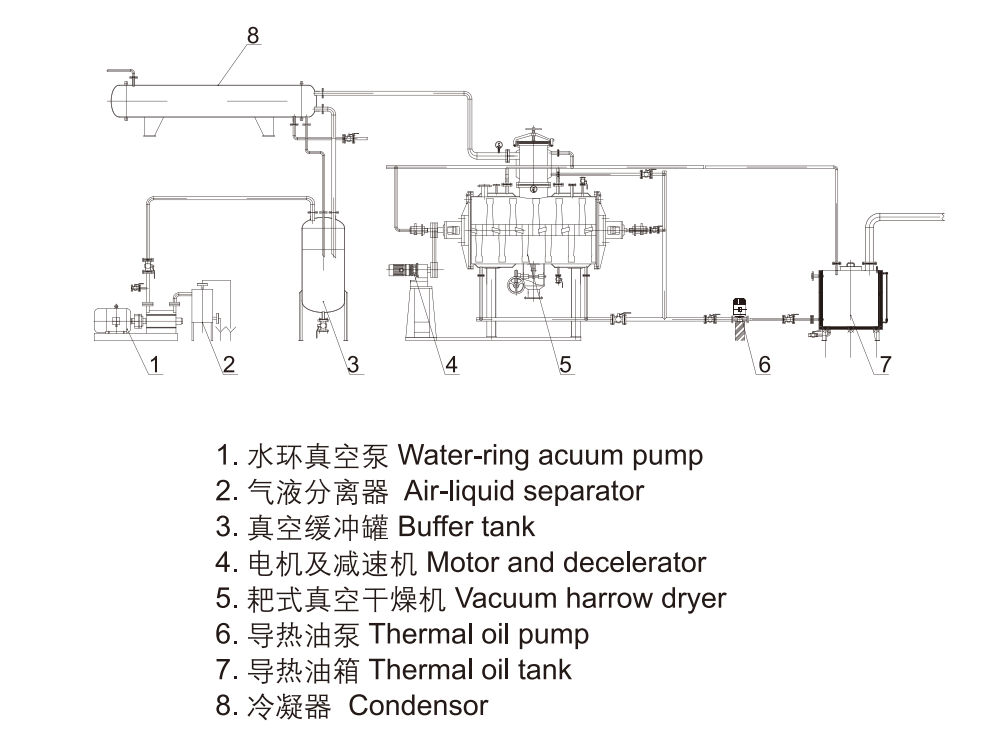

工藝流程圖
